电气系统工程
实验室用电系统与普通办公区的用电敷设是不同的,因此实验室的用电负荷对于整个实验室工程来说是必不可少的一部分。用电安全的基本要素有:电气绝绿良好、保证安全距离、线路与插座容量与设备功率相适宜、不使用三无产品(无生产日期、无质量合格证以及无生产厂家)。
一、电力设计
1 、建筑电源来自配电室,由甲方提供。电压 AC220 / 380V , 50Hz ,采用三相五线制配电系统,接地型式采用 TN—S 系统要求中性线( N )与保护线( PE )绝对分开并相互绝缘.
2 、动力及照明电缆选用阻燃型: ZR 一 YJV / ZR 一 BVV 。
3 、室内墙上安装的控制按钮、插座均采用嵌墙暗装的方式。
4 、电气设备,管线暗装时,须与土建装饰专业密切配合,提前施作。
5 、有洁净要求的房间,电气管线管口及安装于墙上的各种电器设备与墙体接缝处应有可靠的密封措施。洁净房间的灯具的顶面应紧靠装饰顶板,不得有缝隙,以免积灰。
6 、实验室内应使用空气开关并配备必要的漏电保护器;电气设备和大型仪器须接地良好,对电线老化等隐患要定期检查并及时排除。
7 、实验室内电气设备及线路设施必顶严格按昭安全用电规程和设备的要求实施,不许乱接、乱拉电线,墙上电源未经允许,不得拆装、改线。
8 、在实验室同时使用多种电气设备时,其总用电量和分线用电量均应小于设计容量。连接在接线板上的用电总负荷不能超过接线板的最大容量。
9 、不得使用闸刀开关、木质配电板。
10 、接线板不能直接放在地面.不能多个接线板串联。
11 、实验室用电的注意事项:
(1)实验前先检查用电设备,再接通电源;实验结束后,先关仪器设备,再关闭电源。
(2)工作人员离开实验室或遇交然断电,应关闭电派。
(3)不得将供电线任意放在通道上.以免因绝缘破损造成短路。
二、照明设计
1 .室内照明灯具选用高效荧光灯或节能灯;光源发光效率应大于 60 流明/W ,显色指数大于等于 80 。荧光灯应配置电子镇流器 。

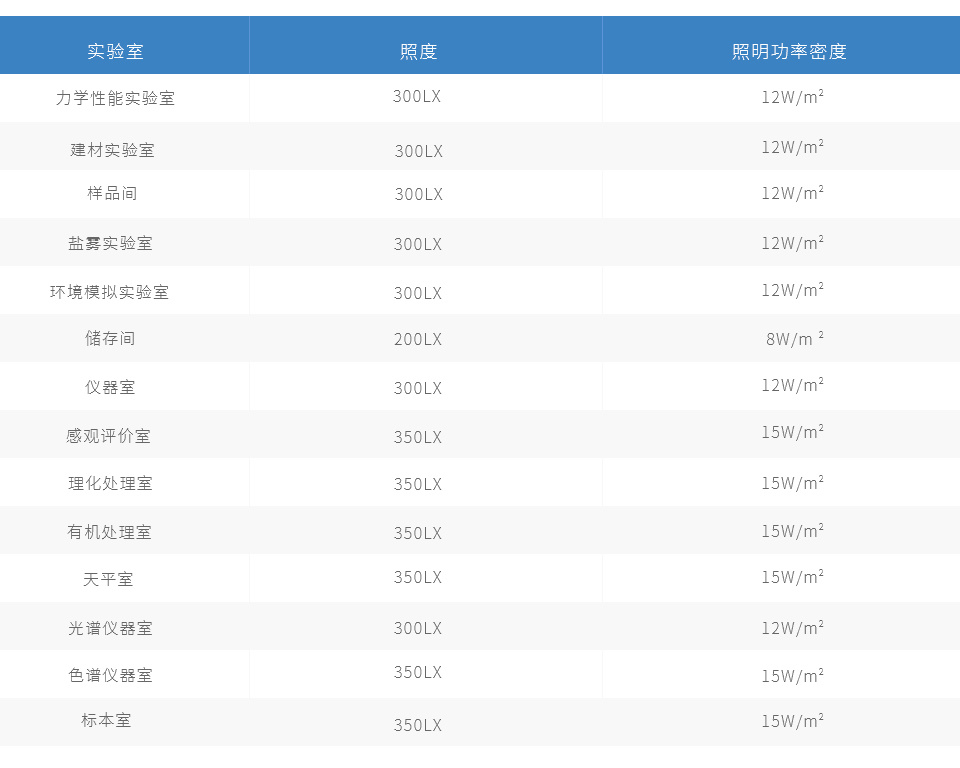

2 .照度及照明功率密度值要求:

水电系统
三、防雷与接地
1 、各种接地如防雷接地,用电设备的保护接地等共用同一接地装置,接地电阻不大于 1 欧姆。若实侧达不到要求须补打接地极.
2 、为防雷击电磁脉冲的干扰,在如下位置设有SPD 电涌保护器:
1).低压配电进线总开关处。
2).室内消防控制室,弱电机房等的配电箱进线侧。
3)屋面机房及室外配电箱的电源引入端处。
4)弱电电源在入户处设SPD电涌保护器。
四、常用导线敷设方式及部位代号如下:

水电系统
